Kirjeldus

Tehnilised parameetrid

TootedOmadused

● Toetab 4x25GBASE-SR rakendusi

● Ühildub QSFP28 MSA SFF-8636, SFP28 MSA SFF-8431 ja SF-8472 spetsifikatsioonidega

● Pakub mitme kiirusega kiirust kuni 25,78125 Gbps sõiduraja kohta

● Töötab +3,3 V ühe toiteallikaga

● Omab väikest energiatarve

● Lisavarustusena saadaval UL-sertifikaadiga kaablid

● Kaubandusliku töökorpuse temperatuurivahemik: 0 kraadi kuni +70 kraadi

● Vastab RoHS-i standarditele

Rakendused

● Toetab 100GBASE-SR4 andmeedastuskiirusega 25,78125 Gbps rea kohta

● Ühildub InfiniBand QDR ja EDR tehnoloogiatega

● Toetab teisi optilise lingi konfiguratsioone

Kontuuri joonis

QSFP28	L	L1	L2	L3	L4	W	W1	W2	H	H1	H2	H3	H4	H5	H6
Max	72.2	-	128	4.35	61.4	18.45	-	6.2	8.6	12.4	5.35	2.5	1.6	2.0	-
Tüüp	72.0	-	-	4.20	61.2	18.35	-	-	8.5	12.2	5.2	2.3	1.5	1.8	6.55
Min	68.8	16.5	124	4.05	61.0	18.25	2.2	5.8	8.4	12.0	5.05	2.1	1.3	1.6	-

SFP28	L	L1	L2	L3	W	W1	W2	H	H1	A
Max	57.6	47.7	44.55	119.9	13.8	14.0	12.3	8.7	10.3	45.25
Tüüp	57.4	47.5	44.35	117.9	13.55	13.8	12.1	8.5	10.1	45
Min	57.2	47.3	44.15	115.9	13.3	13.6	11.9	8.4	9.9	44.65

Kaabli pikkus

Parameeter	Väärtus	Ühikud
Läbimõõt	3	mm
Minimaalne painderaadius	30	mm
Pikkuse tolerants	Pikkus < 1 m: +5 /-0	cm
	1 m Väiksem või võrdne pikkusega Vähem kui 4,5 m või sellega võrdne: +15 / -0	cm
	5 m Väiksem või võrdne pikkusega Vähem kui 14,5 m või sellega võrdne: +30 / -0	cm
	Pikkus on suurem või võrdne 15.{1}} m +2% / -0	m
Kaabli värv	Oranž (OM2), Aqua (OM3), Megenta (OM4)

Breakout kaabli nimipikkus

Kogupikkus X (ühik: m)	Breakout Point Mõõdetud QSFP-st LQ (ühik: m)	SFP-st mõõdetud murdepunkt LS (ühik: m)
1	0.3	0.7
2	0.6	1.4
3	1	2
5	2	3
7	4	3
10	7	3
15	12	3
20	17	3
25	22	3
30	27	3
40	37	3
50	47	3

Pin paigutus

Joonis 2 Pin View QSFP28 jaoks

Pin funktsiooni määratlused QSFP28 jaoks

Pin	Sümbol	Nimi/kirjeldus	Märkmed
1	GND	Maapind	1
2	Tx2n	Saatja ümberpööratud andmesisend
3	Tx2p	Saatja mitte-inverteeritud andmesisend
4	GND	Maapind	1
5	Tx4n	Saatja ümberpööratud andmesisend
6	Tx4p	Saatja mitte-inverteeritud andmesisend
7	GND	Maapind	1
8	ModSelL	Mooduli valimine
9	LähtestaL	Mooduli lähtestamine
10	Vcc Rx	+3.3 V toiteallika vastuvõtja
11	SCL	2-juhtmega jadaliidese kell
12	SDA	2-juhtme jadaliidese andmed
13	GND	Maapind	1
14	Rx3p	Vastuvõtja mitte-inverteeritud andmeväljund
15	Rx3n	Vastuvõtja ümberpööratud andmeväljund
16	GND	Maapind	1
17	Rx1p	Vastuvõtja mitte-inverteeritud andmeväljund
18	Rx1n	Vastuvõtja ümberpööratud andmeväljund
19	GND	Maapind	1
20	GND	Maapind	1
21	Rx2n	Vastuvõtja ümberpööratud andmeväljund
22	Rx2p	Vastuvõtja mitte-inverteeritud andmeväljund
23	GND	Maapind	1
24	Rx4n	Vastuvõtja ümberpööratud andmeväljund
25	Rx4p	Vastuvõtja mitte-inverteeritud andmeväljund
26	GND	Maapind	1
27	ModPrsL	Moodul olevik
28	IntL	Katkestada
29	Vcc Tx	+3.3 V toiteallika saatja
30	Vcc1	+3.3 V toiteallikas
31	LPMode	Madala energiatarbega režiim
32	GND	Maapind	1
33	Tx3p	Saatja mitte-inverteeritud andmesisend
34	Tx3n	Saatja ümberpööratud andmesisend
35	GND	Maapind	1
36	Tx1p	Saatja mitte-inverteeritud andmesisend
37	Tx1n	Saatja ümberpööratud andmesisend
38	GND	Maapind	1

Märkus. 1. Vooluahela maandus on seesmiselt isoleeritud šassii maandusest.

Joonis 3 SFP28 tihvtivaade

Pin Funktsiooni määratlused

Pin	Sümbol	Nimi/kirjeldus	Märkmed
1	VEET	Mooduli saatja maandus	1
2	TX_VIGA	Mooduli saatja viga	2
3	TX_KEELA	Saatja keelamine; Lülitab saatja laserväljundi välja	3
4	SDA	2-Juhtliidese andmeliin (MOD-DEF2)
5	SCL	2-Traadiga jadaliidese kell (MOD-DEF1)
6	MOD_ABS	Moodul puudub, ühendatud V-ga_EET või V_EER moodulis	2
7	RS0	Kiiruse valimine 0, valikuliselt juhib SFP+ mooduli vastuvõtjat
8	RX_LOS	Vastuvõtja signaali kadumise märguanne (FC-s tähistatud kui Rx_LOS ja Ethernetis tähistatud kui NOT Signal Detect)	2
9	RS1	Rate Select 1, valikuliselt juhib SFP+ mooduli saatjat
10	V_EER	Mooduli vastuvõtja maandus	1
11	V_EER	Mooduli vastuvõtja maandus	1
12	RD-	Vastuvõtja ümberpööratud andmeväljund
13	RD+	Vastuvõtja mitte-inverteeritud andmeväljund
14	V_EER	Mooduli vastuvõtja maandus	1
15	V_CCR	Mooduli vastuvõtja 3,3 V toide
16	V_CCT	Mooduli saatja 3,3 V toide
17	V_EET	Mooduli saatja maandus	1
18	TD+	Saatja mitte-inverteeritud andmesisend
19	TD-	Saatja ümberpööratud andmesisend
20	V_EET	Mooduli saatja maandus	1

Märkus.

1. Mooduli maandustihvtid on mooduli korpusest elektriliselt isoleeritud.

2. Tihvtid tuleks tõmmata takistiga vahemikus 4,7KΩ kuni 10KΩ kuni pingeni, mis jääb hostplaadil vahemikku 3,14V kuni 3,46V.

3. Mooduli sees tõmmatakse tihvt kuni VCCT-ni läbi takisti vahemikus 4,7KΩ kuni 10KΩ.

Soovitatavad töötingimused

Parameeter	Sümbol	Min.	Tüüpiline	Max	Üksus	Märkmed
Töökorpuse temperatuur	T_C	0	-	+70	kraadi
Toiteallika pinge	Vcc	3.14	3.3	3.47	V
Võimsuse hajumine QSFP28 kohta	Pd	-	-	2.5	W
Võimsuse hajumine SFP28 kohta	Pd	-	-	1.0	W	1
Bitikiirus Bitikiirus sõiduraja kohta	BR	10.3125	25.78125	-	Gbps	Raja kohta

Märkus: 1 terminali kohta

Absoluutsed maksimumhinnangud

Parameeter	Sümbol	Min.	Tüüpiline	Max	Üksus	Märkmed
Toitepinge	Vcc₃	-0.5	-	+3.6	V
Säilitustemperatuur	T_s	-5	-	+75	kraadi
Töö niiskus	RH	+5	-	+85	%	1

Märkus: 1 Kondensatsioon puudub

Elektrilised omadused

QSFP28 elektrilised omadused:

Parameeter		Sümbol	Min.	Tüüp.	Max	Ühikud	Märkmed
Saatja
Diferentsiaalandmete sisend Swing		Vout	200	-	1000	mV
Sisenddiferentsiaaltakistus		Z_D	90	100	110	Ω
ModSelL	Mooduli valimine	VOL	V_EE-0.3	-	0.4	V
ModSelL	Moodul Tühista valik	VOH	2.0	-	V_CC+0.3	V
LPMode	Madala energiatarbega režiim	VIL	V_EE-0.3	-	0.8	V
LPMode	Tavaline töö	VIH	2.0	-	V_CC+0.3	V
LähtestaL	Lähtesta	VIL	V_EE-0.3	-	0.8	V
LähtestaL	Tavaline töö	VIH	2.0	-	V_CC+0.3	V
Vastuvõtja
Diferentsiaalandmete väljundi kõikumine		Vin, PP	200	-	1000	mV_PP
Väljundi diferentsiaaltakistus		Z_D	90	100	110	Ω
ModPrsL	Tavaline töö	VOL	V_EE-0.3	-	0.4	V
IntL	Katkestada	VOL	V_EE-0.3	-	0.4	V
IntL	Tavaline töö	VoH	2.0	-	V_CC+0.3	V
Biti veamäär		BER			E-12		1

SFP28 elektrilised omadused:

Parameeter		Sümbol		Min.	Tüüp.	Max	Ühikud		Märkmed
Elektrilise saatja omadused
Diferentsiaalandmete sisend Swing		Vin, PP		200	-	1000		mV_PP
Sisenddiferentsiaaltakistus		ZIN		90	100	110		Ω
Tx_Viga	Tavaline töö	VOL		V_EE-0.3	-	0.4		V
	Saatja viga	VOH		2.0	-	V_CC+0.3		V
Tx_Keela	Tavaline töö	VIL		V_EE-0.3	-	0.8		V
	Laseri keelamine	VIH		2.0	-	V_CC+0.3		V
Elektrilise vastuvõtja omadused
Diferentsiaalkuupäeva väljund			Vout	200	-	1000	mV
Väljundi diferentsiaaltakistus			Z_D	90	100	110	Ω
Rx_LOS	Tavaline töö		VOL	V_EE-0.3	-	0.4	V
	Kaota signaal		VoH	2.0	-	V_CC+0.3	V
Biti veamäär			BER	-	-	E-12	-

KKK

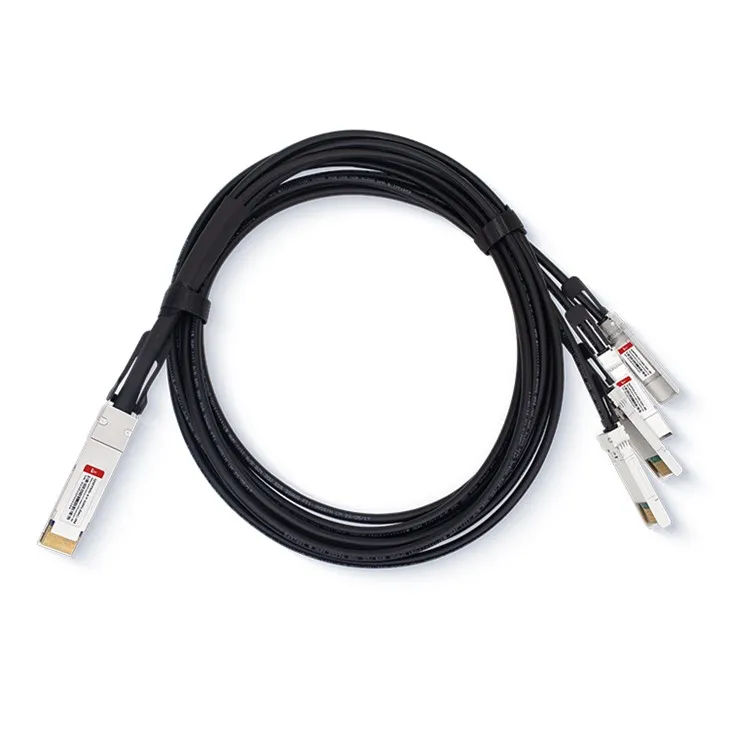

1. Mis on 100G QSFP28 kuni 4x25G SFP28 Breakout AOC aktiivse optilise kaabli funktsioon?

V: 100G QSFP28 kuni 4x25G SFP28 Breakout AOC aktiivne optiline kaabel on loodud side ajal elektriliste signaalide muutmiseks optilisteks signaalideks ja vastupidi. Selle ühes otsas on QSFP28 pistik ja teises neli SFP28 pistikut, mis pakuvad nelja sõltumatut andmeedastuskanalit, millest igaüks on võimeline töötama kiirusel kuni 25,78125 Gbps.

2. Mis on selle kaabli maksimaalne edastuskaugus?

V: 100G QSFP28 kuni 4x25G SFP28 Breakout AOC aktiivse optilise kaabli maksimaalne edastuskaugus võib OM4 MMF-il ulatuda kuni 100 meetrini.
