Kirjeldus

Tehnilised parameetrid

Toote omadused

● Vastab QSFP-DD MSA-le
● 4 CWDM rada MUX/DEMUX disain
●100G Lambda MSA 400G-FR4 spetsifikatsioonile vastav
●Maksimaalne voolutarve 10W
●Kuni 2 km edastus ühemoodilise kiu (SMF) kaudu koos FEC-ga
●Ühe +3,3 V toiteallikas

●Duplex LC pistik
●RoHS-i kaebus

Rakendused

●400G BASE-FR4 Ethernet
● Andmekeskuse ühendamine

●InfiniBand Interconnect
● Enterprise Networking

Kuum tags: 400g qsfp-dd fr4 2km optiline transiiver, Hiina 400g qsfp-dd fr4 2km optilise transiiveri tootjad, tarnijad, tehas

Absoluutsed maksimumhinnangud

Parameeter	Sümbol	Min	Max	Ühikud
Säilitustemperatuur Range	Tsrg	-40	+85	kraadi
Toitepinge	Vcc	0	4	V
Sugulane Niiskus	RH	10% kuni 90% mitte kondenseeruv

Soovitatavad töötingimused

Parameeter	Sümbol	Min	Max	Ühikud
Säilitustemperatuur Range	Tsrg	-40	+85	kraadi
Toitepinge	Vcc	0	4	V
Sugulane Niiskus	RH	10% kuni 90% mitte kondenseeruv

Saatja optilised tehnilised andmed

Saatja Parameeter	Lane	Min		Tüüpiline		Max		Ühikud
Keskmine stardivõimsus raja kohta		-3.3				3.5		dBm
Keskmine stardivõimsus kokku						9.3		dBm
Dutteri optiline modulatsioon Amplituud (OMA välimine), iga rada		-0.3				3.7		dBm
Mis tahes stardivõimsuse erinevus kaks rada (OMA välimine)						4			dB
Keskmine stardivõimsus sõiduraja kohta @TX väljalülitatud olekus						-20			dBm
Käivitage Power OMA välimises miinus TDECQ, igal sõidurajal ER jaoks Suurem või võrdne 4,5 dB ER jaoks<4.5dB	-1.7 -1.6			dBm
Saatja ja hajutav silmasulgur PAM4, iga sõidurada					3.4		dB
Väljasuremissuhe			3.5				dB
Suhtelise intensiivsusega müra (OMA)					-136		dB/Hz
Külgrežiimi summutusmäär (SMSR)			30				dB
Optilise tagastuskao tolerants					17.1		dB
Saatja peegeldus					-26		dB
Saatja väljundvõimsuse jälgimise täpsus			-3		3		dB
TDECQ-10*log10(Ceq), iga rada					3.4		dB
Saatja üleminekuaeg					17		ps

Kiire elektrilised spetsifikatsioonid

Parameeter	Min	Tüüpiline	Max	Ühikud Märkmed
Vastuvõtja elektrilise väljundi omadused juures TP4
Signaali sagedus sõiduraja kohta		26.5625		GBd
Vahelduvvoolu ühisrežiimi väljund pinge (RMS)			17.5	mV
Diferentsiaalne tipp-tipp-väljundpinge			900	mV
Lähiotsa ESMW (silma sümmeetria maski laius)		0.265		UI
Lähiots Silmade kõrgus, diferentsiaal	70			mV
Kaug-ESMW (silmade sümmeetria maski laius)		0.2		UI
Kaug-ots Silmade kõrgus, diferentsiaal	30			mV
Kaug-eelkursori ISl suhe	-4.5		2.5	%
	9.5-0.37f			dB	0.01-8GHz
	4.{1}}.4log 10 (f/14)			dB	8-19 GHz
Ühine diferentsiaalrežiimile	22-20(f/25.78)			dB	0.01-12.89 GHz
Ühine diferentsiaalrežiimile	15-6logi 10 (f/25.78)			dB	12.{1}} GHz
Diferentsiaali lõpetamise mittevastavus			10	%
Üleminekuaeg (min, 20% kuni 80%)	9.5			ps
DC ühisrežiimi pinge	-350		2850	mV
Elektriline saatja sisendomaduss TP1 juures
Signaalisagedus, sõiduraja kohta		26.5625		GBd
Diferentsiaalne pk-pk sisendpinge tolerants	900			mV
	9.5-0.37f			dB	0.01-8GHz
	4.{1}}.4log 10 (f/14)			dB	8-19 GHz
	22-20(f/25.78)			dB	0.01-12.89 GHz
	15-6logi 10 (f/25.78)			dB	12.{1}} GHz
Diferentsiaali lõpetamise mittevastavus			10	%
Mooduli pingestatud sisendi test	Sektsiooni kohta 120E.3.4.1 IEEE802.3bs
Ühe otsaga pinge tolerantsi vahemik	-0.4		3.3	V
Ühisrežiimi pinge	-350		2850	mV

Tellimisinfo

Osa number	Kirjeldus

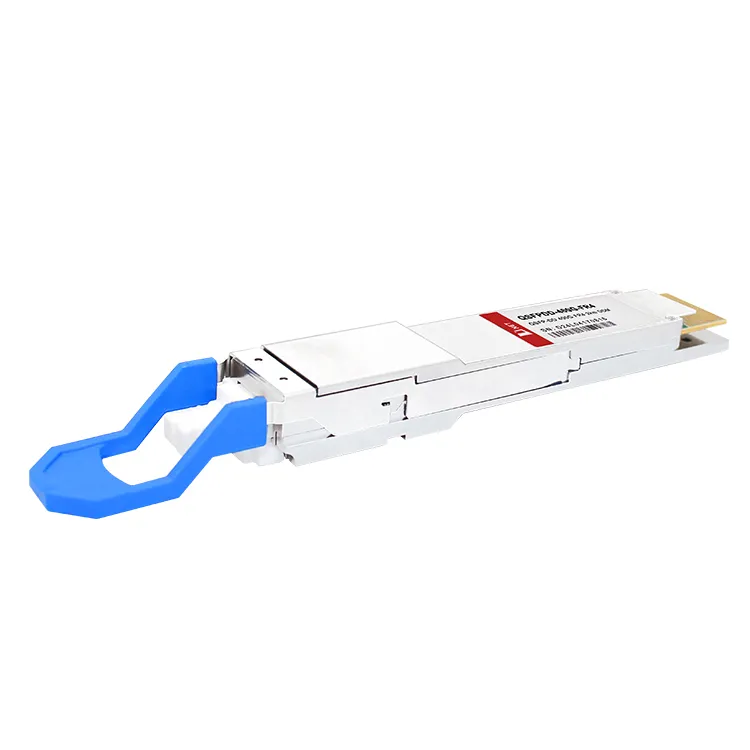

QDD-400G-FR4	400G QSFP-DD FR4 optiline transiiver

KKK

K: Kas 400G QSFP-DD FR4 toetab kuumalt ühendamist?

V: Jah, 400G QSFP-DD FR4 toetab kuumalt ühendamist, mis tähendab, et selle saab lahti ühendada ja uuesti ühendada, kui süsteem veel töötab, ilma moodulit või süsteemi kahjustamata.

K: Kui kaugele saab 400G QSFP-DD FR4 andmeid edastada?

V: 400G QSFP-DD FR4 edastuskauguse võime varieerub sõltuvalt kasutatava fiiberoptilise kaabli tüübist, kuid üldiselt toetab see kuni 2 kilomeetrit.

K: Kuidas 400G QSFP-DD FR4 edastatakse?

V: Moodul teisendab 8 kanalit 50 Gb/s (PAM4) elektrilisi sisendandmeid 4 kanaliks CWDM optilisteks signaalideks ja multipleksib need üheks kanaliks 400 Gb/s optilise edastuse jaoks. Vastuvõtja poolel demultiplekseerib moodul optiliselt 400 Gb/s optiline sisend 4 CWDM optilise signaali kanaliks ja teisendab need 8 kanaliks 50Gb/s (PAM4) elektriväljundandmed.
