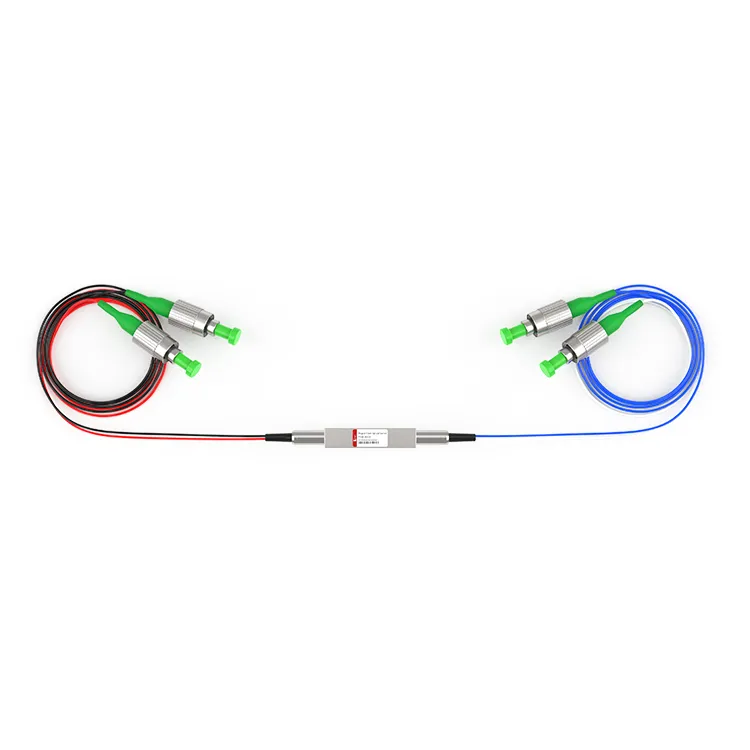

M2x2 magnetoptiline lüliti

M2x2 magnetoptiline lüliti
Magnetoptilisel lülitil M2X2 on mittemehaaniline konfiguratsioon ja see aktiveeritakse elektriliste juhtsignaalidega. Lülitil on väike sisestuskadu ja alla 1,2 dB, mis tagab optilise signaali edastamise kvaliteedi ja stabiilsuse ning parandab optilise sidesüsteemi jõudlust.

Küsi pakkumist

Kirjeldus

Tehnilised parameetrid

Toote üksikasjad

Magnetoptilist lülitit kasutatakse laialdaselt kosmoseseadmetes, süsteemide seire- ja tuvastussüsteemides, millel on äärmiselt stabiilne lukustusrežiim ja kõrge töökindlus. D-NET on tehas, mis on spetsialiseerunud fiiberoptiliste sideseadmete ja -seadmete uurimis- ja arendustegevusele, tootmisele ja müügile, mis suudab pakkuda OEM-teenuseid ning magnetoptilised lülitid toetavad kohandatud tootmist.

Kuum tags: m2x2 magnetoptiline lüliti, Hiina m2x2 magneto-optiliste lülitite tootjad, tarnijad, tehas

Toimivuse spetsifikatsioonid

Parameetrid	Üksus	Tehnilised andmed
Lainepikkuste vahemik	Nm	1520 ~ 1580
Testige lainepikkust	Nm	1550
Sisestamise kaotus^{1, 2}	Db	Väiksem või võrdne 1,2
TDL	Db	Väiksem või võrdne 0.30
PDL	Db	Väiksem või võrdne 0.20
Tagastamise kaotus	Db	Suurem või võrdne 50
Crosstalk	Db	Kahesuunaline, suurem kui 20 või sellega võrdne
Crosstalk	Db	Ühesuunaline Suurem kui 35 või sellega võrdne
Korratavus	Db	Väiksem või võrdne ±0.01
Vahetusaeg	meie	Vähem kui 100 või sellega võrdne
Pulsi kestus	meie	Suurem või võrdne 200-ga
Vastupidavus	Tsüklid	Suurem või võrdne 10 miljardiga
Lüliti tüüp	NA	Lukustamine
Töövool	mA	Vähem kui 200 või sellega võrdne
Maksimaalne optiline võimsus	Mw	Vähem kui 500 või sellega võrdne
Töötemperatuur	kraadi	-5 ~ +70
Säilitustemperatuur	kraadi	-40 ~ +85
Mõõtmed	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Märge
1. Katse toatemperatuuril ja SOP-l.
2. Välja arvatud konnektorid, 0,2 dB ühe pistikupaari kohta.

Mehaanilised mõõtmed (ühik: mm)

Elektriajam

Funktsionaalne diagramm

Tellimisinfo

FSW-M2x2-□-□-□-□-□-□-□

- □

Lüliti tüüp

Kiu tüüp

Pinge

Lainepikkus

ToruTüüp

Fiber Pikkus

Ühendus

B: kahesuunaline

U: ühesuunaline

SM: SM, 9/125

X: teised

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

X: teised

250: 250 um

900: 900 um

X: teised

05: 0,5 m±5 cm

10: 1,0 m±5 cm

X: teised

OO: Mitte ühtegi

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: teised

KKK

K: Mis vahe on M2X2 magnetoptilise lüliti ja muude optiliste lülitite vahel?

V: Magnetoptiline lüliti kasutab optilise tee ümberlülitamise reguleerimiseks magnetvälja ning sellel on teist tüüpi optiliste lülitite tööpõhimõte ja jõudlus erinev, näiteks mehaaniline lüliti või elektrooptiline lüliti.

K: Kas magnetoptiline lüliti M2X2 toetab mitmerežiimilist tööd?

V: 2X2 magnetoptilised lülitid toetavad tavaliselt mitmerežiimilist tööd, mis sobivad erinevatele kiudoptiliste nõuete režiimidele, D-NET-i magnetoptilised lülitid võivad toetada kohandamist.
