Omadused
● Hot-Pluggable SFP pakett
● Duplex LC pistik
● 10 GHz ITU võrk, C Band
● Toiteallikas:+3,3 V
● Metallist kest elektromagnetiliste häirete vähendamiseks
● Energiatarve<1.5W
● Temperatuurivahemik: 0~ 70 kraadi
Toote üksikasjad

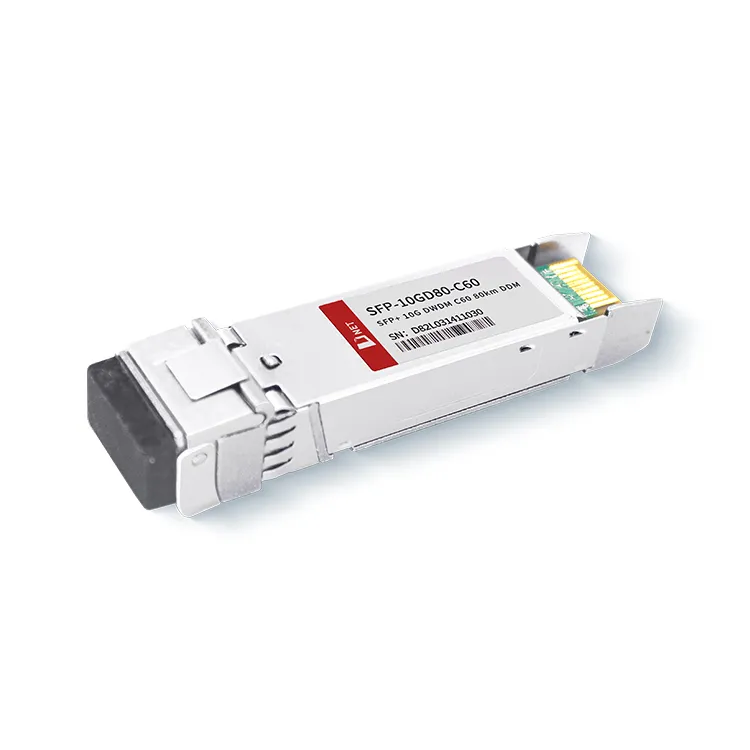

D-neti 10G DWDM 80KM C60 optiline transiiver toetab bitikiirust vahemikus 9,95 kuni 11,3 Gb/s. Kasutades DWDM-tehnoloogiat, võimaldab see transiiver ühe optilise kiu kaudu samaaegselt edastada mitut lainepikkust, suurendades seeläbi võrgu läbilaskevõimet ja optimeerides ribalaiuse kasutamist. C60 tähis tähendab, et moodul töötab C-riba lainepikkuste vahemikus. SFP+ DWDM 80KM C60 transiivereid kasutatakse tavaliselt 10GBASE-ZR/ZW Etherneti, Sonet OC-192/SDH, 10G Fibre Channeli ja DWDM võrkudes.
Kuum tags: SFP+10G DWDM C60 80km, Hiina SFP+10G DWDM C60 80km tootjad, tarnijad, tehas
Absoluutsed maksimumhinnangud
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max. |
Üksus |
|
Säilitustemperatuur |
TS |
-40 |
+85 |
kraadi |
|
|
Korpuse töötemperatuur |
TA |
0 |
70 |
kraadi |
|
|
Maksimaalne toitepinge |
Vcc |
-0.5 |
4 |
V |
|
|
Suhteline õhuniiskus |
RH |
0 |
85 |
% |
Elektrilised omadused
(ÜLEMINE=0 kuni 70kraad , VCC=3,135 kuni 3,465 volti)
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max. |
Üksus |
Märkus |
|
Toitepinge |
Vcc |
3.135 |
3.465 |
V |
||
|
Toitevool |
Icc |
450 |
mA |
|||
|
Energiatarve |
P |
1.5 |
W |
|||
|
Saatja sektsioon |
||||||
|
Sisenddiferentsiaaltakistus |
Rsisse |
100 |
Ω |
1 |
||
|
Tx sisendi ühe otsaga alalispinge tolerants (viit VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferentsiaalne sisendpinge kõikumine |
Vin, lk |
180 |
700 |
Mv |
2 |
|
|
Edastuse keelamise pinge |
VD |
2 |
Vcc |
V |
3 |
|
|
Edastuse lubamise pinge |
VET |
Vee |
Vee+0.8 |
V |
||
|
Vastuvõtja osa |
||||||
|
Ühe otsaga väljundpinge tolerants |
V |
-0.3 |
4 |
V |
||
|
Rx väljundi diferentsiaalpinge |
Vo |
300 |
850 |
mV |
||
|
Rx väljundi tõusu ja languse aeg |
Tr/Tf |
30 |
Ps |
4 |
||
|
LOS-i viga |
VLOS viga |
2 |
VccVASTUVÕTVA |
V |
5 |
|
|
LOS normaalne |
VLOS norm |
Vee |
Vee+0.8 |
V |
5 |
|
Optilised parameetrid
(ÜLEMINE=0 kuni 70kraad , VCC=3,135 kuni 3,465 volti)
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max. |
Üksus |
Märkus |
|
Saatja sektsioon |
||||||
|
Optiline lainepikkus - eluea lõpp |
λ |
X-100 |
X |
X+100 |
Pm |
|
|
Optiline lainepikkus – elu algus |
λ |
X-25 |
X |
X+25 |
Pm |
|
|
Keskmine optiline võimsus |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Laseri väljalülitamine |
Poff |
-30 |
dBm |
|||
|
Väljasuremissuhe |
ER |
8.2 |
Db |
|||
|
Saatja dispersiooni karistus |
TDP |
3.0 |
dB |
2 |
||
|
Suhtelise intensiivsusega müra |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optilise tagastuskao tolerants |
20 |
Db |
||||
|
Vastuvõtja osa |
||||||
|
Keskmise lainepikkus |
λr |
1480 |
1565 |
Nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Lossi magustoit |
LOSD |
-24 |
dBm |
|||
|
Lossi hüsterees |
LOSH |
0.5 |
Db |
|||
|
Ülekoormus |
laup |
-7 |
dBm |
5 |
||
|
Vastuvõtja peegeldus |
Rrx |
-12 |
Db |
|||
Tellimisinfo
|
Osa number |
Kirjeldus |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 transiiver kuumühendatav, kahepoolne LC, +3,3 V, 100 GHz, DWDM EML ja APD, ühe režiimiga |
KKK
1. Mis on DWDM SFP?
V: DWDM SFP optiline moodul kuulub teatud tüüpi WDM-i optilisse moodulisse. SFP+ DWDM 80KM C60 transiiver kasutab DWDM-tehnoloogiat, mis kasutab erinevaid lainepikkusi mitme optilise signaali taaskasutamiseks optilises kius andmete edastamiseks.
2. Millist SFP-d on vaja kaugühenduse jaoks?
V: Standardsed üherežiimilised SFP-d suudavad edastada kuni 10 km, samas kui laiendatud üherežiimilised SFP-d kuni 80 km. Lühemate vahemaade ja odavama valiku jaoks on mitmerežiimilised SFP-d suurepärane lahendus. Standardne mitmerežiimiline SFP suudab edastada kuni 500 m, samas kui laiendatud mitmerežiimiline SFP kuni 2 km.
