Omadused

● 10 GHz ITU võrk, C Band
● DWDM EML saatja, APD fotodetektor
● SMF-ühenduse edastuskaugus kuni 80 km
● Ühilduva SFF 8472 digitaaldiagnostika jälgimisliidesega
● Energiatarve<1.5W
● RoHS-iga ühilduv

Rakendused

● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiber kanal
● DWDM-võrgud

Toote üksikasjad

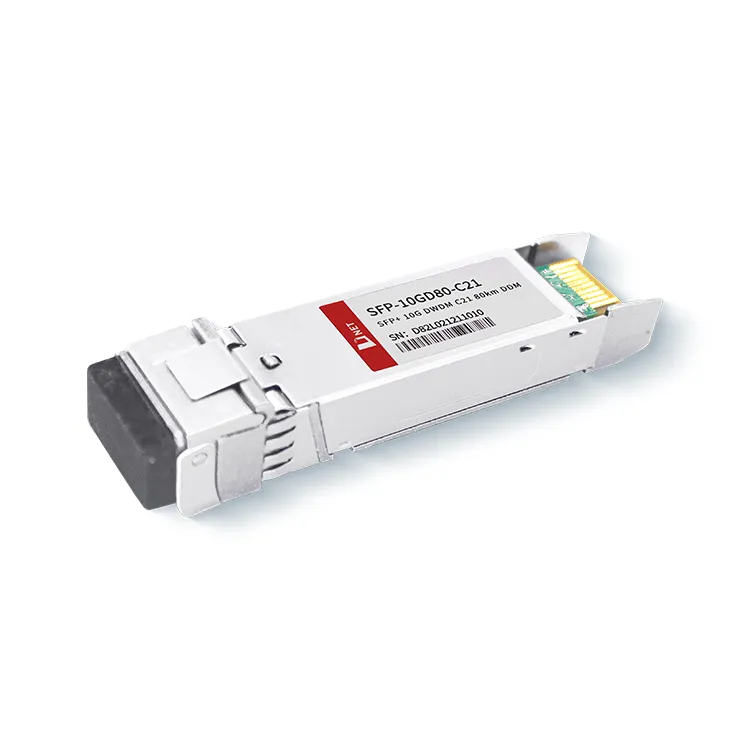

SFP-10GD80-C21 on mõeldud 10 Gb/s optilise jadasiderakenduste jaoks, kus see teisendab 10 Gb/s jada elektrilise andmevoo vastavaks 10 Gb/s optiliseks väljundsignaaliks ja vastupidi, 10 Gb/s optilise sisendsignaali teisendamine tagasi 10 Gb/s jada elektriliseks andmevooks. See kasutab DWDM EML (elektroabsorptsiooniga moduleeritud laser) saatjat ja APD (laviini fotodiood) fotodetektorit. Metallkesta kasutamine minimeerib elektromagnetilisi häireid ja toode vastab RoHS-i standarditele.

Kuum tags: SFP+10G DWDM C21 80km, Hiina SFP+10G DWDM C21 80km tootjad, tarnijad, tehas

Absoluutsed maksimumhinnangud

Parameeter	Sümbol	Min.	Tüüpiline	Max.	Üksus
Säilitustemperatuur	T_S	-40		+85	kraadi
Korpuse töötemperatuur	T_A	0		70	kraadi
Maksimaalne toitepinge	Vcc	-0.5		4	V
Suhteline õhuniiskus	RH	0		85	%

Elektrilised omadused

(ÜLEMINE=0 kuni 70kraad , VCC=3,135 kuni 3,465 volti)

Parameeter	Sümbol	Min.	Tüüpiline	Max.	Üksus	Märkus
Toitepinge	Vcc	3.135		3.465	V
Toitevool	Icc			450	mA
Energiatarve	P			1.5	W
Saatja sektsioon
Sisenddiferentsiaaltakistus	R_sisse		100		Ω	1
Tx sisendi ühe otsaga alalispinge tolerants (viit VeeT)	V	-0.3		4	V
Diferentsiaalne sisendpinge kõikumine	Vin, lk	180		700	mV	2
Edastuse keelamise pinge	V_D	2		Vcc	V	3
Edastuse lubamise pinge	V_ET	Vee		Vee+0.8	V
Vastuvõtja osa
Ühe otsaga väljundpinge tolerants	V	-0.3		4	V
Rx väljundi diferentsiaalpinge	Vo	300		850	mV
Rx väljundi tõusu ja languse aeg	Tr/Tf	30			ps	4
LOS-i viga	V_{LOS viga}	2		Vcc_HOST	V	5
LOS normaalne	V_{LOS norm}	Vee		Vee+0.8	V	5

Märkus
1. Ühendatakse otse TX andmesisendi kontaktidega. Vahelduvvoolu sidumine kontaktidest laserdraiveri IC-sse.
2. 20%-80%
3. 100 oomi diferentsiaalotsasse.
4. LOS on avatud kollektori väljund. Peaks tõmbama 4,7k–10kΩ hostplaadil üles. Tavaline töö on loogiline 0; signaali kadu on loogiline 1. Maksimaalne tõmbepinge on 5,5 V.

Optilised parameetrid

(ÜLEMINE=0 kuni 70kraad , VCC=3,135 kuni 3,465 volti)

Parameeter	Sümbol	Min.	Tüüpiline	Max.	Üksus	Märkus
Saatja sektsioon
Optiline lainepikkus - eluea lõpp	λ	X-100	X	X+100	pm
Optiline lainepikkus – elu algus	λ	X-25	X	X+25	pm
Keskmine optiline võimsus	Pavg	0		+5	dBm	1
Laseri väljalülitamine	Poff			-30	dBm
Väljasuremissuhe	ER	8.2			dB
Saatja dispersiooni karistus	TDP			3.0	dB	2
Suhtelise intensiivsusega müra	Rin			-128	dB/Hz	3
Optilise tagastuskao tolerants		20			dB
Vastuvõtja osa
Keskmise lainepikkus	λr	1480		1565	nm
Los Assert	LOS_A	-40		-	dBm
Lossi magustoit	LOS_D			-24	dBm
Lossi hüsterees	LOS_H	0.5			dB
Ülekoormus	laup	-7			dBm	5
Vastuvõtja peegeldus	Rrx			-12	dB

Märkus
1. 12dB peegeldus.
2. Vastuvõtja pingetestide tingimused vastavalt IEEE802.3ae. CSRS-i testimine nõuab, et hostplaat oleks SFF-8431-ühilduv.
3. Vastuvõtja ülekoormus, mis on määratletud OMA-s ja kõige halvemas üldises pingeseisundis.

Tellimisinfo

Osa number	Kirjeldus
SFP-10GD80-C21	10 Gb/s 80 km DWDM SFP+ transiiver kuumühendatav, kahepoolne LC, +3.3 V, 100 GHz, DWDM EML ja APD, ühe režiimiga

KKK

1. Mis on 10G dwdm 80km?
V: 10G DWDM 80km viitab teatud tüüpi optilisele sidetehnoloogiale, mis võimaldab DWDM-i kasutades edastada andmeid kiirusega 10G 80 km kaugusel. DWDM on tehnika, mis võimaldab mitut erineval lainepikkusel edastatavat optilist signaali kombineerida ja edastada ühe optilise kiu kaudu. See võimaldab olemasolevat ribalaiust tõhusalt ära kasutada ja suurendab fiiberoptilise võrgu läbilaskevõimet.

2. Mis vahe on CWDM ja DWDM SFP vahel?
V: CWDM SFP lainepikkuste vahemik on 1270-1610 nm. Maksimaalne edastuskaugus on 120 km. DWDM SFP maksimaalne lainepikkus on aga 1620 nm ja maksimaalne edastuskaugus 200 km.
