Toote omadused
●Toetab bitikiirust kuni 25,78 Gbps
●Tuleb kuumalt ühendatava SFP+ jalajäljega
● Varustatud 1310 nm DFB laseri ja PIN-fotodioodiga, mis võimaldab SMF-i kaudu edastada kuni 10 km.
● Ühildub SFP+ MSA ja SFF-8472 spetsifikatsioonidega ning sisaldab dupleks-LC-pistikut
● RoHS-iga ühilduv
●Töötab ühe +3,3 V toiteallikaga
● Sisaldab reaalajas digitaalset diagnostikat
●Kasutuskorpuse temperatuurivahemik: standardne 0 kraadi kuni +70 kraadi
Rakendused
● 25GBASE-LR
Toote üksikasjad

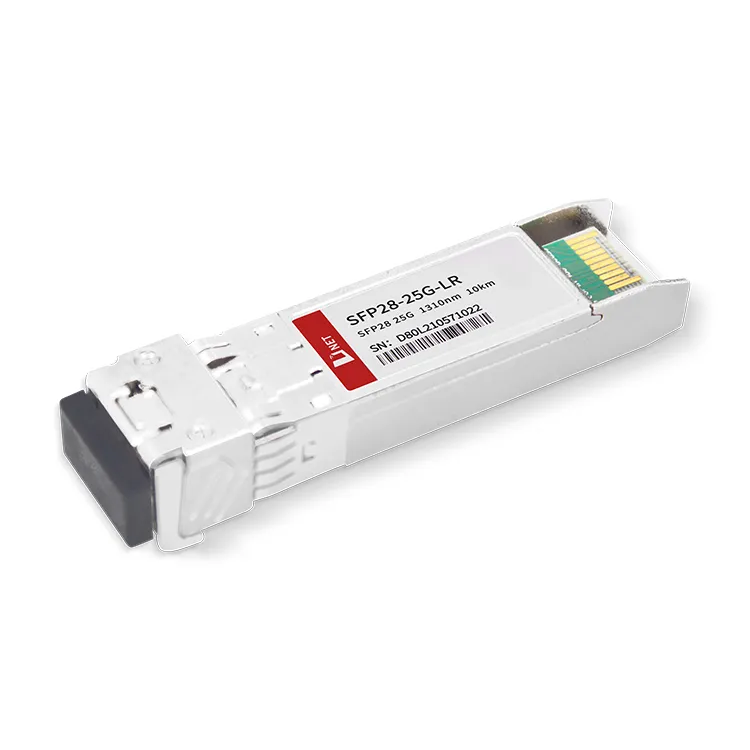

SFP28 transiiverid on suure jõudlusega ja kulutõhusad moodulid, mis on võimelised toetama andmeedastuskiirust 25,78 Gbps ja hõlbustama 10 km edastuskaugust ühemoodilise kiu (SMF) kaudu.
Need transiiverid sisaldavad kolme põhikomponenti: DFB lasersaatja, PIN-fotodiood, mis on integreeritud trans-impedantsi eelvõimendiga (TIA) ja MCU juhtplokk. Kõik moodulid vastavad I klassi laserohutusstandarditele.
Kuum tags: SFP28 25G LR 10KM transiivermoodul, Hiina SFP28 25G LR 10KM transiivermooduli tootjad, tarnijad, tehas
Absoluutsed maksimumhinnangud
|
Parameeter |
Sümbol |
Min |
Max |
Üksus |
|
Toitepinge |
Vcc |
-0.5 |
4 |
V |
|
Säilitustemperatuur |
Ts |
-40 |
+85 |
kraadi |
|
Töö niiskus |
- |
5 |
85 |
% |
Soovitatavad töötingimused
|
Parameeter |
Sümbol |
Min |
Tüüpiline |
Max |
Üksus |
|
Töökorpuse temperatuur |
Tc |
0 |
+70 |
kraadi |
|
|
Toiteallika pinge |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Toiteallika vool |
Icc |
400 |
mA |
||
|
Andmeedastuskiirus |
25.78 |
Gbps |
Optilised ja elektrilised omadused
|
Parameeter |
Sümbol |
Min |
Tüüpiline |
Max |
Üksus |
Märkmed |
||
|
Saatja |
||||||||
|
Keskmise lainepikkus |
λc |
1270 |
1310 |
1350 |
nm |
|||
|
Spektri laius (-20 dB) |
Δλ |
1 |
nm |
|||||
|
Külgrežiimi summutamise suhe |
SMSR |
30 |
- |
dB |
||||
|
Keskmine väljundvõimsus |
Pvälja |
-6 |
2 |
dBm |
1 |
|||
|
Väljasuremissuhe |
ER |
3.5 |
dB |
|||||
|
Andmesisestuse pöörde diferentsiaal |
VIN |
180 |
850 |
mV |
2 |
|||
|
Sisenddiferentsiaaltakistus |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX Keela |
Keela |
2.0 |
Vcc |
V |
||||
|
Luba |
0 |
0.8 |
V |
|||||
|
TX viga |
Viga |
2.0 |
Vcc |
V |
||||
|
Tavaline |
0 |
0.8 |
V |
|||||
|
Vastuvõtja |
||||||||
|
Keskmise lainepikkus |
λc |
1260 |
1600 |
nm |
||||
|
Vastuvõtja tundlikkus |
-13.3 |
dBm |
3,4 |
|||||
|
Vastuvõtja ülekoormus |
2 |
dBm |
3,4 |
|||||
|
LOS De-Assert |
LOSD |
-15 |
dBm |
|||||
|
LOS Assert |
LOSA |
-30 |
dBm |
|||||
|
LOS-hüsterees |
0.5 |
dB |
||||||
|
Andmeväljundi pöörde diferentsiaal |
Vvälja |
300 |
900 |
mV |
5 |
|||
|
LOS |
Kõrge |
2.0 |
Vcc |
V |
||||
|
Madal |
0.8 |
V |
||||||
Märkused:
1. SMF-i käivitatakse optiline võimsus.
2. PECL-sisend, sisemiselt vahelduvvooluga ühendatud ja lõpetatud.
3. Mõõdetud PRBS-i 231-1 testmustriga @25,78Gps, BER Väiksem või võrdne 5×10-5.
4. Mõõdetud PRBS-i 231-1 testmustriga @10.3125Gps, BER Väiksem või võrdne 1×10-12.
Bitid 110.3 ja bitid 118.3 juhivad sisemise retimeri või CDR-i lukustusrežiime, vaikeväärtus on "1".
5. Sisemine vahelduvvooluühendus.
|
A2h bitt 110,3 |
A2h bitt 118,3 |
RX andmeedastuskiirus |
TX andmeedastuskiirus |
RX CDR-i olek |
TX CDR-i olek |
|
Kõrge/1 |
Kõrge/1 |
24.33G/25.78G |
24.33G/25.78G |
CDR-i valimine |
CDR-i valimine |
|
Kõrge/1 |
Madal/0 |
24.33G/25.78G |
9.95G/10.31G |
CDR-i valimine |
CDR-i ümbersõit |
|
Madal/0 |
Kõrge/1 |
9.95G/10.31G |
24.33G/25.78G |
CDR-i ümbersõit |
CDR-i valimine |
|
Madal/0 |
Madal/0 |
9.95G/10.31G |
9.95G/10.31G |
CDR-i ümbersõit |
CDR-i ümbersõit |
Tellimisinfo
|
Osa number |
Kirjeldus |
|
SFP28-25G-LR |
25 Gbps SFP28 transiiver, ühe režiimiga, 10 km ulatus |
KKK
1. Kas saate SFP+ panna SFP28 porti?
V: Jah, kuid kui see on ühendatud SFP + transiiveriga, toetab see port ainult kuni 10 Gbps Interneti-kiirust.
2. Mis on QSFP28 ja SFP28?
V: Mõlemal on erinevad suurused ja protokollistandardid. Moodul SFP28 toetab ühe sõiduki edastuskiirust 25 GB ja QSFP28 toetab nelja 25 Gbit/s kanalit koguandmeedastuskiirusega 100 G
3. Millist kiirust toetab SFP28?
V: SFP 28 optilise mooduli edastuskiirus on 25 Gbps, kasutades LC-pistikut.
