D-neti optilise transiiveri mooduli teenus
----
●Garantii kestus: Nautige oma ostule rahustavat kolmeaastast garantiid.
●Ühilduvuse tagamine: D-NETi teadmised laienevad ühilduvusteenustele, tagades, et meie optilised moodulid integreeruvad sujuvalt juhtivate tootjate seadmetega.
●Kohandatud teie vajadustele: Kohandamine on D-NETi võtmetähtsusega. Pakume OEM-i kohandamist ning soovi korral saate oma tooteid isikupärastada värviliste logosiltide abil.
●Kiire kohaletoimetamine: Oodake kiiret teenindust, mille üldine tarneaeg on vaid 3 päeva.
●Kulleri tipptase: Usaldage kõikehõlmavate saatmislahenduste osas meie usaldusväärseid ja kvaliteetseid kullerpartnerlussuhteid, sealhulgas SF, FedEx, DHL, UPS ja teised.
Omadused
● Hot-Pluggable
● 147nm CWDM EML saatja, APD fotodetektor
● SMF-ühenduse kaudu on edastuskaugus kuni 80 km
● 2-juhtmeliides haldusspetsifikatsioonide jaoks, mis ühildub SFF 8472 digitaaldiagnostika jälgimisliidesega
● RoHS-iga ühilduv
Rakendused
● 10GBASE-ZR/ZW Ethernet
● Sonett OC-192/SDH
● 10G Fiber kanal
● CWDM-võrgud

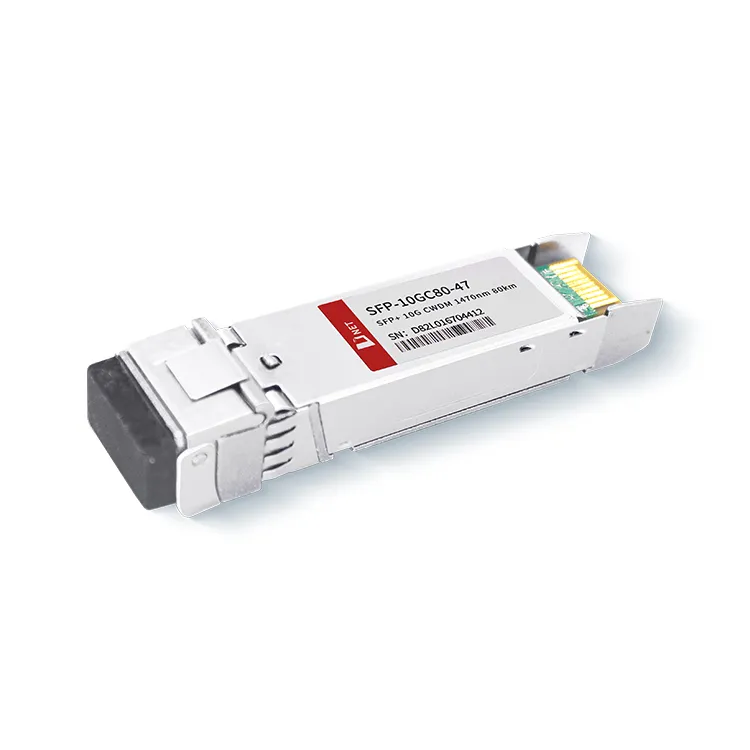

Toote üksikasjad
See optiline transiiver töötab lainepikkusel 1470 nm konkreetselt CWDM-i spektris, hõlbustades signaalide tõhusat multipleksimist ja demultipleksimist CWDM-süsteemides. Maksimaalne edastuskaugus on 80 kilomeetrit ja see sobib hästi kaugsidevõrkudesse, kus on vaja laiemat leviulatust.
Kuum tags: SFP+10G CWDM 1470km 80km, Hiina SFP+10G CWDM 1470km 80km tootjad, tarnijad, tehas
Absoluutsed maksimumhinnangud
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max |
Üksus |
|
Säilitustemperatuur |
TS |
-40 |
+85 |
kraadi |
|
|
Korpuse töötemperatuur |
TA |
0 |
70 |
kraadi |
|
|
Maksimaalne toitepinge |
Vcc |
-0.5 |
4 |
V |
|
|
Suhteline õhuniiskus |
RH |
0 |
85 |
% |
Elektrilised omadused
(ÜLEMINE=0 kuni 70kraad , VCC=3,135 kuni 3,465 volti)
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max |
Üksus |
Märkus |
|
Toitepinge |
Vcc |
3.135 |
3.465 |
V |
|
Toitevool |
Icc |
600 |
mA |
|||
|
Energiatarve |
P |
2 |
W |
|||
|
Saatja sektsioon |
||||||
|
Sisenddiferentsiaaltakistus |
Rin |
100 |
Ω |
1 |
||
|
Tx sisend ühe otsaga alalisvoolu pinge Tolerants (viide VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferentsiaalne sisendpinge kõikumine |
Vin, lk |
180 |
700 |
Mv |
2 |
|
|
Edastuse keelamise pinge |
VD |
2 |
Vcc |
V |
3 |
|
|
Edastuse lubamise pinge |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Vastuvõtja osa |
||||||
|
Ühe otsaga väljundpinge tolerants |
V |
-0.3 |
4 |
V |
||
|
Rx väljundi diferentsiaalpinge |
Vo |
300 |
850 |
mV |
||
|
Rx väljundi tõusu ja languse aeg |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-i viga |
VLOS viga |
2 |
VccHOST |
V |
5 |
|
|
LOS normaalne |
VLOS norm |
Vee |
Vee+0.8 |
V |
5 |
|
Märkus
1. See on otse ühendatud TX andmesisendi tihvtidega, vahelduvvooluühendusega kontaktidest laserdraiveri IC-sse.
2. LOS on konfigureeritud avatud kollektori väljundina. Seda tuleks tõmmata hostplaadil takistiga vahemikus 4,7 kΩ kuni 10 kΩ. Tavalise töö ajal väljastab see loogika 0; signaali kadumise korral väljastab see loogika
3. Maksimaalne tõmbepinge, mida see talub, on 5,5 V.
Optilised parameetrid
(ÜLEMINE=0 kuni 70 kraadi, VCC=3,135 kuni 3,465 volti)
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max |
Üksus |
Märkus |
|
Saatja sektsioon |
||||||
|
Keskmise lainepikkus |
λc |
λ-6.5 |
λ+6.5 |
Nm |
||
|
spektraalne laius |
Δλ |
1 |
Nm |
|||
|
Keskmine optiline võimsus |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Laseri väljalülitamine |
Poff |
-30 |
dBm |
|||
|
Väljasuremissuhe |
ER |
8.2 |
Db |
|||
|
Saatja dispersiooni karistus |
TDP |
3.0 |
Db |
2 |
||
|
Suhtelise intensiivsusega müra |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optilise tagastuskao tolerants |
20 |
Db |
||||
|
Vastuvõtja osa |
||||||
|
Keskmise lainepikkus |
λr |
1260 |
1620 |
Nm |
||
|
Vastuvõtja tundlikkus (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Stressitundlikkus (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Lossi magustoit |
KAOTUS |
-24 |
dBm |
|||
|
Lossi hüsterees |
KAOTAMA |
0.5 |
Db |
|||
|
Ülekoormus |
laup |
-7 |
dBm |
5 |
||
|
Vastuvõtja peegeldus |
Rrx |
-12 |
Db |
Märkus
1. IEEE802.3ae keskmise võimsuse näitajad on ainult informatiivsed.
2. 12dB peegeldus.
3. Vastuvõtja pingetestide tingimused vastavalt IEEE802.3ae. CSRS-i testimine nõuab, et hostplaat oleks SFF-8431-ühilduv.
4. Vastuvõtja ülekoormus, mis on määratletud OMA-s ja kõige halvemas üldises pingeseisundis.
Tellimisinfo
|
Osa number |
Kirjeldus |
|
SFP-10GC80-C60 |
10 Gb/s 80 km CWDM SFP+ transiiver kuumühendatav, kahepoolne LC, +3,3 V, 1470 nm, CWDM EML ja APD, ühe režiimiga |
KKK
1. Milleks kasutatakse 10G SFP+ porte?
A: 10G SFP+ edastab tavaliselt optiliselt 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH 10 Gbps, Fiber Channel, Gigabit Ethernet, 10 Gigabit Ethernet ja muude rakenduste jaoks, sealhulgas DWDM-lingid.
2. Kas ma saan kasutada SFP+ transiivereid SFP28 portides?
V: SFP+ (10 Gigabit Ethernet) transiiivereid ei saa SFP28 (25 Gigabit Ethernet) portides otse kasutada. Kuigi nii SFP+ kui ka SFP28 moodulid kasutavad sama vormitegurit, töötavad need erineva kiirusega. SFP+ moodulid toetavad andmeedastuskiirust kuni 10 Gbps, SFP28 moodulid aga kuni 25 Gbps. Lisaks on SFP28 pordid loodud toetama suuremat võimsustaset, mis on vajalik 25 Gbps tööks. Seetõttu ei ole SFP+ transiiveri kasutamine SFP28 pordis ühilduv ega tööta.
