Toote üksikasjad

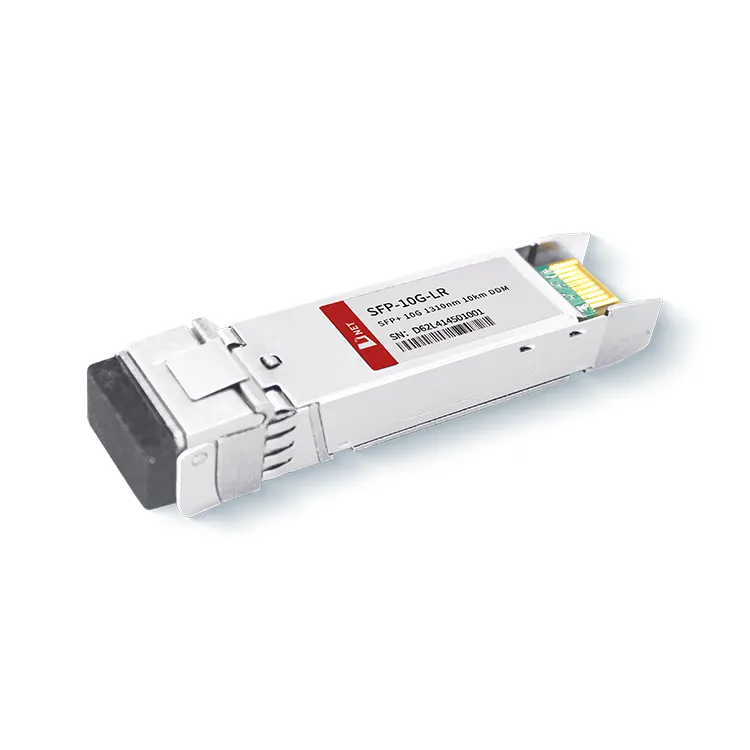

D-NETi 10G LR 10KM moodul ühildub SFF-8431, SFF-8432 ja IEEE 802.3ae 10GBASE-LR standarditega. See töötab lainepikkusel 1310 nm, sagedust, mida tavaliselt kasutatakse kaugmaa optilises sides. Moodul järgib täielikult ühilduvat SFP vormitegurit, pakkudes kuumühendavust, hõlbustades optiliste portide otsest uuendamist ja tagades madala elektromagnetiliste häirete (EMI) emissiooni.
Kuum tags: SFP+ 10G LR 10 km transiivermoodul, Hiina SFP+ 10G LR 10 km transiivermooduli tootjad, tarnijad, tehas
Absoluutsed maksimumhinnangud
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max. |
Üksus |
|
|
Säilitustemperatuur |
TS |
-40 |
+85 |
kraadi |
||
|
Korpuse töötemperatuur |
Kaubanduslik |
TA |
0 |
70 |
kraadi |
|
|
Tööstuslik |
-40 |
+85 |
kraadi |
|||
|
Maksimaalne toitepinge |
Vcc |
-0.5 |
4 |
V |
||
|
Suhteline õhuniiskus |
RH |
0 |
85 |
% |
||
Elektrilised omadused
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max. |
Üksus |
Märkus |
|
Toitepinge |
Vcc |
3.135 |
3.465 |
V |
||
|
Toitevool |
Icc |
430 |
mA |
|||
|
Energiatarve |
P |
1.5 |
W |
|||
|
Saatja sektsioon |
||||||
|
Sisenddiferentsiaaltakistus |
Rsisse |
100 |
Ω |
1 |
||
|
Tx sisendi ühe otsaga alalispinge tolerants (viit VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferentsiaalne sisendpinge kõikumine |
Vin, lk |
180 |
700 |
mV |
2 |
|
|
Edastuse keelamise pinge |
VD |
2 |
Vcc |
V |
3 |
|
|
Edastuse lubamise pinge |
VET |
Vee |
Vee+0.8 |
V |
||
|
Vastuvõtja osa |
||||||
|
Ühe otsaga väljundpinge tolerants |
V |
-0.3 |
4 |
V |
||
|
Rx väljundi diferentsiaalpinge |
Vo |
300 |
850 |
mV |
||
|
Rx väljundi tõusu ja languse aeg |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-i viga |
VLOS viga |
2 |
VccHOST |
V |
5 |
|
|
LOS normaalne |
VLOS norm |
Vee |
Vee+0.8 |
V |
5 |
|
Märkus
1. Sisend lõpeb 100 oomi juures.
2. Ühendage otse TX-andmete sisendviiguga. Vahelduvvoolu ühendus kontaktilt laserdraiveri IC-ga.
3. LOS on avatud kollektori väljund. 4,7 k-10kΩ tuleks avada hostplaadil. Töö on loogiline 0 ja signaali kadu on loogiline 1. Maksimaalne tõmbepinge on 5,5 V.
4. Ultraheli OC-192 / SDH-ga.
5. 10GBASE-LR / LW Ethernet.
Optilised parameetrid
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max. |
Üksus |
Märkus |
|
Saatja sektsioon |
||||||
|
Keskmise lainepikkus |
λt |
1290 |
1310 |
1330 |
nm |
|
|
spektraalne laius |
△λ |
1 |
nm |
|||
|
Keskmine optiline võimsus |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Optiline võimsus OMA |
Poma |
-5.2 |
dBm |
|||
|
Laseri väljalülitamine |
Poff |
-30 |
dBm |
|||
|
Väljasuremissuhe |
ER |
3.5 |
dB |
7 |
||
|
Väljasuremissuhe |
ER |
6 |
dB |
6 |
||
|
Saatja dispersiooni karistus |
TDP |
3.2 |
dB |
2 |
||
|
Suhtelise intensiivsusega müra |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optilise tagastuskao tolerants |
20 |
dB |
||||
|
Vastuvõtja osa |
||||||
|
Keskmise lainepikkus |
λr |
1260 |
1355 |
nm |
||
|
Vastuvõtja tundlikkus |
Sen |
-14.5 |
dBm |
4,7 |
||
|
Vastuvõtja tundlikkus |
Sen |
-14.5 |
dBm |
4,6 |
||
|
Stressitundlikkus (OMA) |
SenST |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Lossi magustoit |
LOSD |
-15 |
dBm |
|||
|
Lossi hüsterees |
LOSH |
0.5 |
dB |
|||
|
Ülekoormus |
laup |
0 |
dBm |
5 |
||
|
Vastuvõtja peegeldus |
Rrx |
-12 |
dB |
|||
Märkus
1. Stressivastuvõtja katsetingimused IEEE802.3ae järgi. CSRS-i test nõuab, et host-trükkplaadid vastaksid SFF-8431 standarditele.
2. Vastuvõtja ülekoormus vastavalt OMA-le ja halvimatele integreeritud pingetingimustele.
3. Ultraheli OC-192 / SDH-ga
4. 10GBASE-LR / LW Ethernet
Tellimisinfo
|
Osa number |
Kirjeldus |
|
SFP-10G-LR |
10G SFP+ LR 10KM transiiveri moodul, kuumühendatav, kahepoolne LC, +3.3V, 1310nm DFB-LD, ühe režiimiga |
KKK
1. Mis on 10G LR?
V: D-NETi 10G LR 10KM moodul on optilise transiiveri moodul 10-Gb/s optilise jadaside rakenduste jaoks. SFP+ moodul ühildub SFF-8431, SFF-8432 ja IEEE 802.3ae 10 GBASE-LR.
2. Kas 10GBASE-LR on ühe- või mitmerežiimiline?
V: D-NETi 10G SFP+ LR 10KM transiiveri moodul sobib kaugedastuseks, nii et ühemoodiline kiud kaetakse peamiselt 10 GBASE-LR SFP +-ga, 10GBASE-LR SFP edastuskaugus võib olla kuni 10 km. ühemoodiline kiud
