Toote üksikasjad

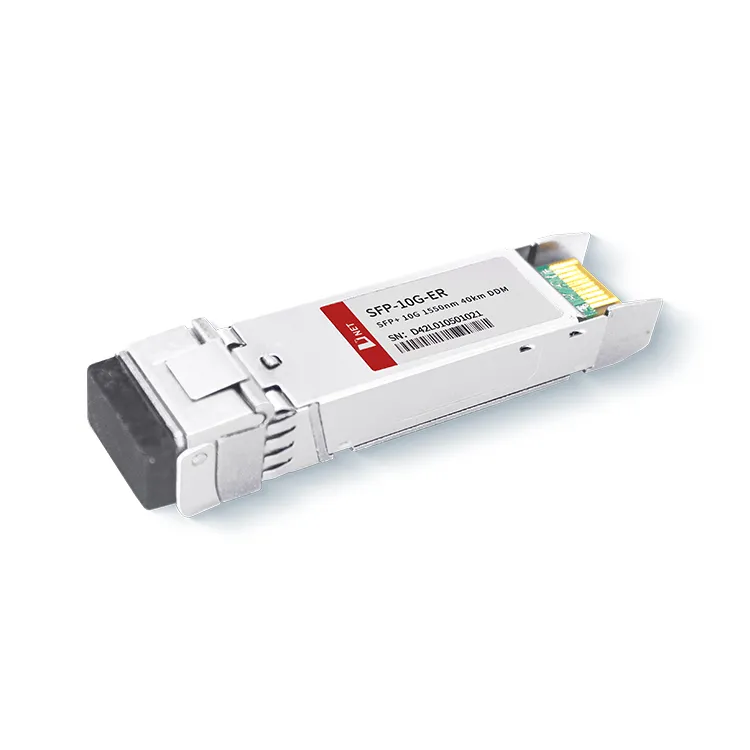

10G SFP+ ER 40KM transiivermoodulil on digitaalne diagnostikafunktsioon, mis võimaldab mooduli tööolekut ja jõudlusparameetreid reaalajas jälgida. 10G 40KM 1310nm moodul sobib ideaalselt kiudoptiliseks edastuseks ja vastab 10G Etherneti keskmise ja pikamaa võrguedastusnõuetele.
Kuum tags: SFP+10G 1310nm ER 40KM transiivermoodul, Hiina SFP+10G 1310nm ER 40KM transiivermooduli tootjad, tarnijad, tehas
Absoluutsed maksimumhinnangud
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max. |
Üksus |
|
|
Säilitustemperatuur |
TS |
-40 |
+85 |
kraadi |
||
|
Korpuse töötemperatuur |
Kaubanduslik |
TA |
0 |
70 |
kraadi |
|
|
Tööstuslik |
TA |
-40 |
+85 |
kraadi |
||
|
Maksimaalne toitepinge |
Vcc |
-0.5 |
4 |
V |
||
|
Suhteline õhuniiskus |
RH |
0 |
85 |
% |
||
Elektrilised omadused
(ÜLEMINE=0 kuni 70 kraadi, VCC=3,135 kuni 3,465 volti)
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max. |
Üksus |
Märkus |
|
Toitepinge |
Vcc |
3.135 |
3.465 |
V |
||
|
Toitevool |
Icc |
400 |
mA |
|||
|
Energiatarve |
P |
1.5 |
W |
|||
|
Saatja sektsioon |
||||||
|
Sisenddiferentsiaaltakistus |
Rsisse |
100 |
Ω |
1 |
||
|
Tx sisendi ühe otsaga alalispinge tolerants (viit VeeT) |
V |
-0.3 |
4 |
V |
||
|
Diferentsiaalne sisendpinge kõikumine |
Vin, lk |
180 |
700 |
mV |
2 |
|
|
Edastuse keelamise pinge |
VD |
2 |
Vcc |
V |
3 |
|
|
Edastuse lubamise pinge |
VET |
Vee |
Vee+0.8 |
V |
||
|
Vastuvõtja osa |
||||||
|
Ühe otsaga väljundpinge tolerants |
V |
-0.3 |
4 |
V |
||
|
Rx väljundi diferentsiaalpinge |
Vo |
300 |
850 |
mV |
||
|
Rx väljundi tõusu ja languse aeg |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS-i viga |
VLOS viga |
2 |
VccHOST |
V |
5 |
|
|
LOS normaalne |
VLOS norm |
Vee |
Vee+0.8 |
V |
5 |
|
Märkus
1. Ühendage otse TX-andmete sisendviiguga. Vahelduvvoolu ühendus kontaktilt laserdraiveri IC-ga.
2. Vastavalt SFF-8431 versioonile 3.0
3. Diferentsiaali otsadesse 100 oomi juures.
Optilised parameetrid
(ÜLEMINE=0 kuni 70 kraadi, VCC=3,135 kuni 3,465 volti)
|
Parameeter |
Sümbol |
Min. |
Tüüpiline |
Max. |
Üksus |
Märkus |
|
Saatja sektsioon |
||||||
|
Keskmise lainepikkus |
λt |
1530 |
1550 |
1565 |
nm |
|
|
spektraalne laius |
△λ |
0.3 |
nm |
|||
|
Keskmine optiline võimsus |
Pavg |
-1 |
+4 |
dBm |
1 |
|
|
Optiline võimsus OMA |
Poma |
-2.1 |
dBm |
|||
|
Laseri väljalülitamine |
Poff |
-30 |
dBm |
|||
|
Väljasuremissuhe |
ER |
6 |
dB |
|||
|
Saatja dispersiooni karistus |
TDP |
3.0 |
dB |
2 |
||
|
Suhtelise intensiivsusega müra |
Rin |
-128 |
dB/Hz |
3 |
||
|
Optilise tagastuskao tolerants |
20 |
dB |
||||
|
Vastuvõtja osa |
||||||
|
Keskmise lainepikkus |
λr |
1260 |
1600 |
nm |
||
|
Vastuvõtja tundlikkus |
Sen |
-16 |
dBm |
4 |
||
|
Stressitundlikkus (OMA) |
SenST |
-14 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-27 |
- |
dBm |
||
|
Lossi magustoit |
LOSD |
-17 |
dBm |
|||
|
Lossi hüsterees |
LOSH |
0.5 |
dB |
|||
|
Ülekoormus |
laup |
0 |
dBm |
5 |
||
|
Vastuvõtja peegeldus |
Rrx |
-26 |
dB |
|||
Märkus
1. IEEE802.3ae keskmise võimsuse näitajad on ainult informatiivsed.
2. Vastuvõtja pingetestide tingimused vastavalt IEEE802.3ae. CSRS-i testimine nõuab, et hostplaat oleks SFF-8431-ühilduv.
3. Vastuvõtja ülekoormus, mis on määratletud OMA-s ja kõige halvemas üldises pingeseisundis.
Tellimisinfo
|
Osa number |
Kirjeldus |
|
SFP-10G-ER |
10G SFP+ ER 40KM transiiveri moodul, kuumühendatav, kahepoolne LC, +3.3V, 1310nm EML, üherežiimiline |
KKK
1. Mis on 10G ER SFP vahemik?
V: D-NETi 10G 40KM 1310nm suudab ühemoodilise optilise kiu kaudu edastada kuni 40km. Seda kasutatakse laialdaselt inimeste võrgu ja tugijaama edastamisel.
2. Mis vahe on 10GBASE-LR ja ER vahel?
V: D-neti 10G-LR edastuskaugus on 10 km ühemoodilise optilise kiu puhul, mille lainepikkus on 1310 nm. SFP+ ER 40KM moodul on ühemoodilise kiu kaudu kuni 40 km. Alla 20 km pikkused lingid peavad laservõimsuse tõttu lagunema.
