Toote üksikasjad

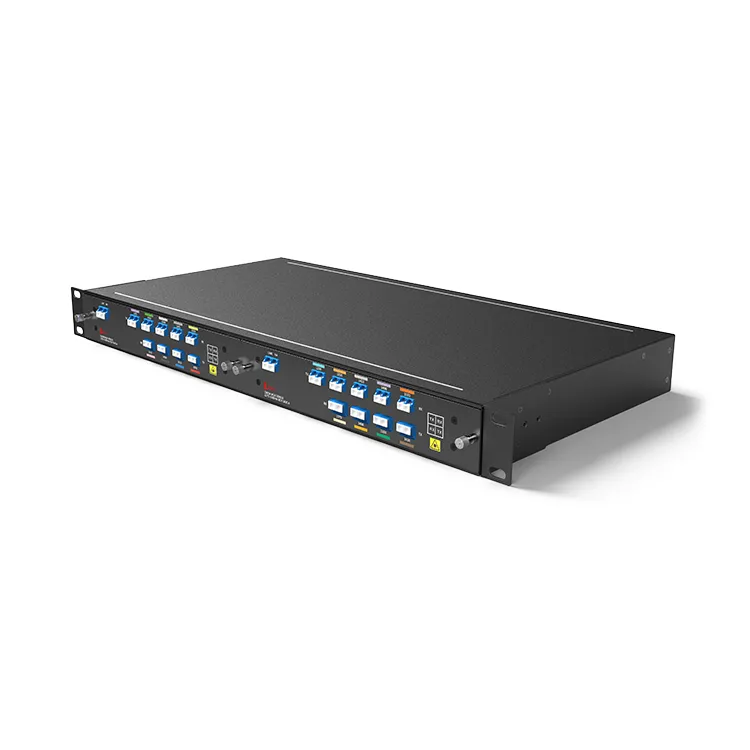

CWDM 9CH ühekiuline 1U rack on passiivne seade, mis mahub 1U riiuliruumi. See toetab üheksat erinevat liikluskanalit ühe optilise kiu kaudu, võimaldades kahesuunalist punktist punkti edastamist. 9 kanalit (18 lainet) CWDM MUX/DEMUX tuleb kasutada sobitatud paarides, millest üks saadab ja teine võtab vastu erinevaid lainepikkusi.
Tootepaneel
A-poolne ühekiuline 9CH CWDM MUX/ DEMUX
Külg B Single Fiber 9CH CWDM MUX/ DEMUX
Rea link
9CH CWDM MUX DEMUX Ühe kiu ülekanne
Kuum tags: ühe kiu cwdm mux ja demux 9ch (18 lainepikkusega) 1u rack, Hiina ühe kiu cwdm mux ja demux 9ch (18 lainepikkus) 1u racki tootjad, tarnijad, tehas
Toote spetsifikatsioon
|
Lainepikkus |
1270-1610nm |
Kanalivahe |
20 nm |
|
Kanali pääsuriba |
±6,5 nm |
Tehnoloogia |
TFF (õhuke kilefilter) |
|
Sisestamise kaotus |
Tavaline: 5,4 dB või vähem (8 vahelejätmisega 0: väiksem või võrdne 3.0dB) |
Lingi kadu (A+B) |
Tavaline: 6,2 dB või vähem (8 vahelejätmisega 0: väiksem või võrdne 4.0dB) |
|
Keskmise lainepikkuse täpsus |
±0,05 nm |
Tagastamise kaotus |
Suurem või võrdne 45 dB |
|
Suunatus |
Suurem või võrdne 45 dB |
Polarisatsioonirežiim Dispersioon |
Väiksem kui 0 või sellega võrdne. 1ps |
|
Polarisatsioon Sõltuv kaotus |
Vähem kui 0,3 dB või sellega võrdne |
Kanali isoleerimine |
Kõrvuti Suurem kui 30 dB või sellega võrdne Mittekülgnev Suurem kui 45 dB või sellega võrdne |
|
Ühendus |
LC/UPC |
Temperatuur |
Töötab -40 kuni 85 kraadi Salvestus -40 kuni 85 kraadi |
|
Netokaal |
1u riiul 3,5 kg |
Mõõdud (KxLxS) |
1u Rack 44*440*230mm |
Märkus: määratud koos pistikutega.
Tellimuse teave
|
Toote nr. |
Toote kirjeldus |
|
CM18-1U01-2761-A |
CWDM MUX /DEMUX 9CH 18 laine (RX 1270, 1310, 1350, 1390, 1430, 1470, 1510, 1550, 1590 nm / TX 1290, 1330, 1370, 19410, 145 1530, 1570, 1610 nm ), Üks kiud, LC/UPC, pistik LGX Box, IL Vähem kui 5,4 dB või sellega võrdne |
|
CD18-1U01-2761-B |
CWDM MUX /DEMUX 9CH 18 laine (RX 1290, 1330, 1370, 1410, 1450, 1490, 1530, 1570, 1610 nm/ TX 1270, 1310, 1390, 14390,17 1510, 1550, 1590 nm ) Monitori pordiga, ühe kiu, LC/UPC, pistikprogrammiga LGX Box IL 5,4 dB või sellega võrdne |
|
CM18-1U01-27S61-A |
CWDM MUX /DEMUX 9CH 18 lainet (RX 1270, 1310, 1350, 1390, 1430, 1470, 1510, 1550, 1590 nm/ TX 1290 , 1330 , 1330, 1470, 1470 1490 , 1530 , 1570 , 1610 nm ) Monitori pordiga, ühe kiuga, LC/UPC, pistikprogrammiga LGX kast, IL 3,0 dB või sellega võrdne |
|
CD18-1U01-27S61-B |
CWDM MUX /DEMUX 9CH 18 lainet (RX 1290, 1330, 1370, 1410, 1450, 1490, 1530, 1570, 1610 nm/ TX 1270, 1310, 139, 1350, 130 1470, 1510, 1550, 1590 nm ) Monitori pordiga, ühe kiu, LC/UPC, pistikprogrammiga LGX kastiga, IL väiksem või võrdne 3,0 dB |
Märkus. Toetame kohandatud disaini, võtke meiega ühendust e-posti teel.
