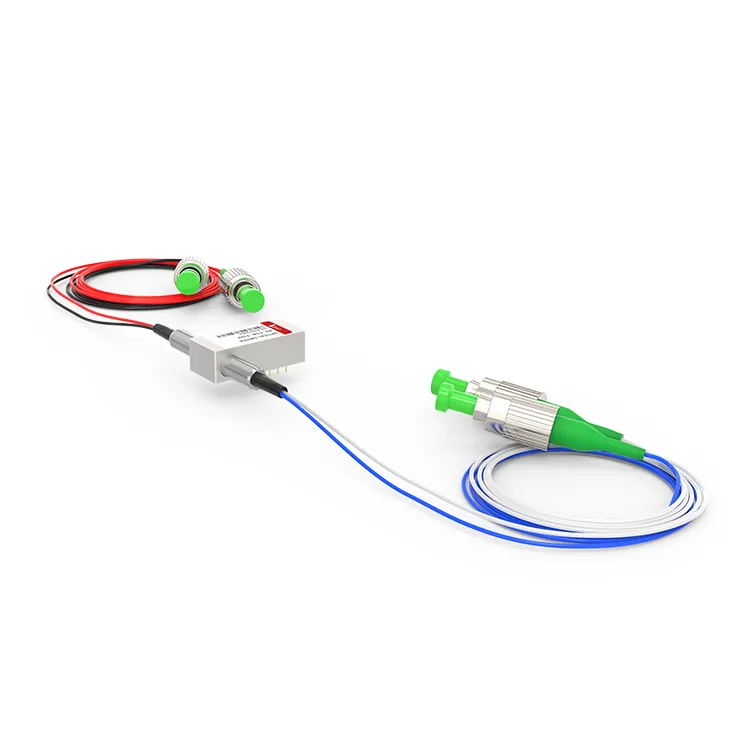

F2X2 OPTO mehaaniline optiline lüliti

F2X2 OPTO mehaaniline optiline lüliti
F2X2 mehaaniline optiline lüliti on täismehaaniline optiline lüliti, millel on kaks sisend- ja kaks väljundporti. See võtab kasutusele mehaanilise struktuuri optilise signaali marsruutimise ümberlülitamiseks ja lülitab optilise signaali ühest sisendpordist teise väljundporti mehaanilise toimingu abil.

Küsi pakkumist

Kirjeldus

Tehnilised parameetrid

Toote üksikasjad

Opto-mehaaniline lüliti F2X2 töötab optilise sisendsignaali suunamise või blokeerimise teel, et ühendada optiline kanal väljundkiuga. Lukustusversioon säilitab valitud optilise tee ka pärast ajamisignaali eemaldamist, samas kui lukustamata versioon on toitekatkestuse korral vaikimisi sisse- või väljalülitatud asendis. F2X2 mehaanilise optilise lüliti sisestuskadu on alla 1.{7}}dB ja kiire reageerimisaeg, mis võimaldab vahetada optilisi signaale nanosekundi tasemel, täites sellega kiire edastuse nõuded.

Kuum tags: f2x2 opto mehaaniline optiline lüliti, Hiina f2x2 opto mehaanilise optilise lüliti tootjad, tarnijad, tehas

Toote spetsifikatsioonid

Töölainepikkus	1240–1680 nm (SM)	Sisestamise kaotus	Väiksem või võrdne 1.0dB
Lainepikkusest sõltuv kadu	Vähem kui 0,25 dB või sellega võrdne	Polarisatsioonist sõltuv kadu	Vähem kui 0,05 dB või sellega võrdne
Temperatuurist sõltuv kadu	Vähem kui 0,20 dB või sellega võrdne	Tagastamise kaotus	SM Suurem või võrdne 55 dB
Ristkõne	SM Suurem või võrdne 70 dB	Lülitage aeg	Vähem kui 8 ms või sellega võrdne
Korratavus	Väiksem või võrdne ±0.02dB	Vastupidavus	Suurem kui 10 või sellega võrdne⁷korda
Tööpinge	3 või 5 V	Lüliti tüüp	Mitte-lukustuv/lukustuv
Töötemperatuur	-20-70 kraadi	Säilitustemperatuur	-40-85 kraadi
Optiline võimsus	Väiksem või võrdne 500 mW	Mõõtmed	27.{1}}P × 12,5 W × 8,4 K mm

Pin Configurations

Tüüp	Optiline marsruut	Elektriajam				Olekuandur
F2×2	Optiline marsruut	Pin 1	Pin 5	Pin 6	Pin 10	Kinnita 2-3	Kinnita 3-4	Kinnita 7-8	Kinnita 8-9
Lukustamine	P1-P4,P2-P3	--	--	GND	V＋	Sule	Avatud	Avatud	Sule
Lukustamine	P1-P3,P2-P4	V＋	GND	--	--	Avatud	Sule	Sule	Avatud
Mittekinnitav	P1-P4,P2-P3	--	--	--	--	Sule	Avatud	Avatud	Sule
Mittekinnitav	P1-P3,P2-P4	V＋	--	--	GND	Avatud	Sule	Sule	Avatud

Mehaanilised mõõtmed (ühik: mm)

Optiline marsruut

Tellimisinfo

RD-FSW

-F2X2-

-lainepikkus-

- Lüliti tüüp-

- Pinge-

- kiu tüüp-

- pakett-

- kiu pikkus-

-pistik-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Eriline＝0

Lukustus＝1

Mittekinnitav＝2

MINI lukustus＝3

MINI Mittelukustuv＝4

Eriline＝0

3V=3

5V=5

Eriline＝0

SM28=1

50/125=5

62.5/125=6

Eriline＝0

Paljas kiud=1

900 um toru=3

Eriline＝0

0.25m=1

0.5m=2

1.0m=3

Eriline＝0

Puudub=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplex LC=8

Eriline＝0

KKK

K: Kas F2X2 mehaaniline optiline lüliti toetab kaugjuhtimispulti?

V: Jah, paljud F2x2 optomehaanilised lülitid pakuvad kaugjuhtimisvõimalusi, võimaldades kauglülitustoiminguid ja oleku jälgimist juht- või sideliidese kaudu.

K: Kui kiiresti F2x2 opto mehaaniline lülitub?

V: F2X2 mehaanilisel optilisel lülitil on kiire reageerimisaeg ja see on võimeline vahetama optilisi teid nanosekundite jooksul.
